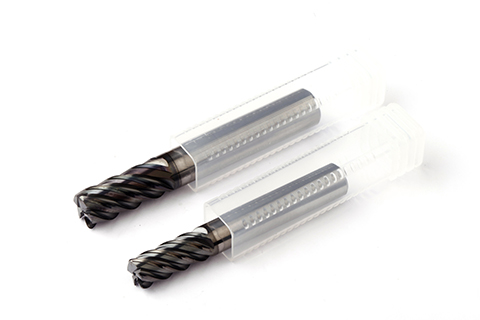

GCM540R

超细颗粒硬质合金

适用于高温合金和钛合金

粗加工，半精加工和精加工

5刃， R角, X涂层，不等分刃，不等螺旋角

实现钛合金和高温合金等难加工材料的高效加工。

不等分刃及不等螺旋角设计有效抑制了切削震动，

辅助优化的刃口处理增加了刀具的使用寿命。

优势应用：钛合金的精加工、半精加工

规格	刃径（mm）	刃长 (mm)	柄径 (mm)	总长 (mm)	刃数	刀尖	涂层
GCM540 060 D 21 057 R050 X	6	13	6	57	5	R0.5	Microkevlar X
GCM540 060 D 21 057 R100 X	6	13	6	57	5	R1	Microkevlar X
GCM540 080 D 23 063 R050 X	8	19	8	63	5	R0.5	Microkevlar X
GCM540 080 D 23 063 R100 X	8	19	8	63	5	R1	Microkevlar X
GCM540 080 D 23 063 R150 X	8	19	8	63	5	R1.5	Microkevlar X
GCM540 080 D 23 063 R200 X	8	19	8	63	5	R2	Microkevlar X
GCM540 100 D 22 072 R050 X	10	22	10	72	5	R0.5	Microkevlar X
GCM540 100 D 22 072 R100 X	10	22	10	72	5	R1	Microkevlar X
GCM540 100 D 22 072 R150 X	10	22	10	72	5	R1.5	Microkevlar X
GCM540 100 D 22 072 R200 X	10	22	10	72	5	R2	Microkevlar X
GCM540 120 D 21 083 R050 X	12	26	12	83	5	R0.5	Microkevlar X
GCM540 120 D 21 083 R100 X	12	26	12	83	5	R1	Microkevlar X
GCM540 120 D 21 083 R150 X	12	26	12	83	5	R1.5	Microkevlar X
GCM540 120 D 21 083 R200 X	12	26	12	83	5	R2	Microkevlar X
GCM540 120 D 21 083 R250 X	12	26	12	83	5	R2.5	Microkevlar X
GCM540 120 D 21 083 R300 X	12	26	12	83	5	R3	Microkevlar X
GCM540 160 D 22 092 R100 X	16	36	16	92	5	R1	Microkevlar X
GCM540 160 D 22 092 R150 X	16	36	16	92	5	R1.5	Microkevlar X
GCM540 160 D 22 092 R200 X	16	36	16	92	5	R2	Microkevlar X
GCM540 160 D 22 092 R250 X	16	36	16	92	5	R2.5	Microkevlar X
GCM540 160 D 22 092 R300 X	16	36	16	92	5	R3	Microkevlar X
GCM540 160 D 22 092 R400 X	16	36	16	92	5	R4	Microkevlar X
GCM540 200 D 22 104 R100 X	20	44	20	104	5	R1	Microkevlar X
GCM540 200 D 22 104 R150 X	20	44	20	104	5	R1.5	Microkevlar X
GCM540 200 D 22 104 R200 X	20	44	20	104	5	R2	Microkevlar X
GCM540 200 D 22 104 R250 X	20	44	20	104	5	R2.5	Microkevlar X
GCM540 200 D 22 104 R300 X	20	44	20	104	5	R3	Microkevlar X
GCM540 200 D 22 104 R400 X	20	44	20	104	5	R4	Microkevlar X
GCM540 200 D 22 104 R500 X	20	44	20	104	5	R5	Microkevlar X
GCM540 250 D 21 121 R100 X	25	54	25	121	5	R1	Microkevlar X
GCM540 250 D 21 121 R150 X	25	54	25	121	5	R1.5	Microkevlar X
GCM540 250 D 21 121 R200 X	25	54	25	121	5	R2	Microkevlar X
GCM540 250 D 21 121 R250 X	25	54	25	121	5	R2.5	Microkevlar X
GCM540 250 D 21 121 R300 X	25	54	25	121	5	R3	Microkevlar X
GCM540 250 D 21 121 R400 X	25	54	25	121	5	R4	Microkevlar X
GCM540 250 D 21 121 R500 X	25	54	25	121	5	R5	Microkevlar X

参数

GCM540 Speed and Recommendations 推荐参数表
ISO GROUP	CMG	Type of cut 切削形式	ap*Dc 切深	ae*Dc 切宽	Vc 线速度	Parameters 参数	6	8	10	12	16	20	25
P	P 1-2	Side Milling	1.5	0.3	144 100-187	RPM转速	7639	5730	4584	3820	2865	2292	1833
						Fz每齿切削量	0.034	0.038	0.050	0.063	0.076	0.089	0.101
						F进给	1299	1089	1146	1203	1089	1020	926
	P 3-4	Side Milling	1.5	0.3	101 70-130	RPM转速	5358	4019	3215	2679	2009	1607	1286
						Fz每齿切削量	0.034	0.038	0.050	0.063	0.076	0.089	0.101
						F进给	911	764	804	844	764	715	649
	P 5-6	Side Milling	1.5	0.3	60 42-78	RPM转速	3183	2387	1910	1592	1194	955	764
						Fz每齿切削量	0.024	0.027	0.035	0.044	0.054	0.082	0.071
						F进给	382	322	334	350	322	296	271
M	M 8-9	Side Milling	1.5	0.3	82 56-106	RPM转速	4350	3263	2610	2175	1631	1305	1044
						Fz每齿切削量	0.030	0.032	0.038	0.063	0.069	0.076	0.088
						F进给	653	522	496	685	563	496	459
	M10	Side Milling	1.5	0.3	117 82-152	RPM转速	6207	4655	3724	3104	2328	1862	1490
						Fz每齿切削量	0.024	0.025	0.030	0.046	0.054	0.061	0.071
						F进给	745	582	559	714	628	568	529
	M11	Side Milling	1.5	0.3	59 42-77	RPM转速	3130	2348	1878	1565	1174	939	751
						Fz每齿切削量	0.030	0.032	0.038	0.063	0.069	0.076	0.089
						F进给	470	376	357	493	405	357	331
K	K 12-13	Side Milling	1.5	0.3	106 72-137	RPM转速	5623	4218	3374	2812	2109	1687	1350
						Fz每齿切削量	0.043	0.048	0.063	0.079	0.096	0.111	0.126
						F进给	1209	1012	1063	1111	1012	936	850
S	S22	Side Milling	1.5	0.3	69 50-89	RPM转速	3661	2745	2196	1830	1373	1098	879
						Fz每齿切削量	0.027	0.029	0.034	0.057	0.062	0.069	0.079
						F进给	494	398	373	522	426	379	347
	S 19-21	Side Milling	1.5	0.1	31 21-40	RPM转速	1645	1233	987	822	617	493	395
						Fz每齿切削量	0.021	0.022	0.027	0.044	0.048	0.053	0.062
						F进给	173	136	133	181	148	131	132

案例

试刀设备	机床（名称、型号及使用情况）C.B Ferrari A SERIES
	功率（KW）	25	主轴转速范围	12000
	刀柄形式	HSK63	夹头及精度	热缩
	夹具	专用	加工方式	侧铣
试件	零件名称	航空叶片	件号
	材料	GH2132	热处理	□ 是
	规格			硬度： HRC_38_

试刀记录		5F, 10MM, R2	5F, 10MM, R2	5F, 10MM, R2
刀具品牌		耐高酷乐	竞争对手S	竞争对手C
规格型号		GCM540100D22072R200X	著名品牌	著名品牌
刃数/涂层		5F，Microkevlar X	5F，ALTIN	4F，ALCrN
主轴转速（RPM)		1900rev/min	1900rev/min	1900rev/min
切削深度(ap）		0.4mm	0.4mm	0.4mm
切削宽度(ae）		0.4mm	0.4mm	0.4mm
切削线速度（Vc）		60m/min	60m/min	60m/min
每齿切削量（CTP)		0.04mm	0.04mm	0.04mm
进给量(F值）		380mm/min	300mm/min	380mm/min
刀具悬伸量		27mm	27mm	27mm
冷却液		水溶冷却液，冷却良好	水溶冷却液，冷却良好	水溶冷却液，冷却良好
每件加工时间		19min	19min	19min
刀具寿命		18件	16件	15件
