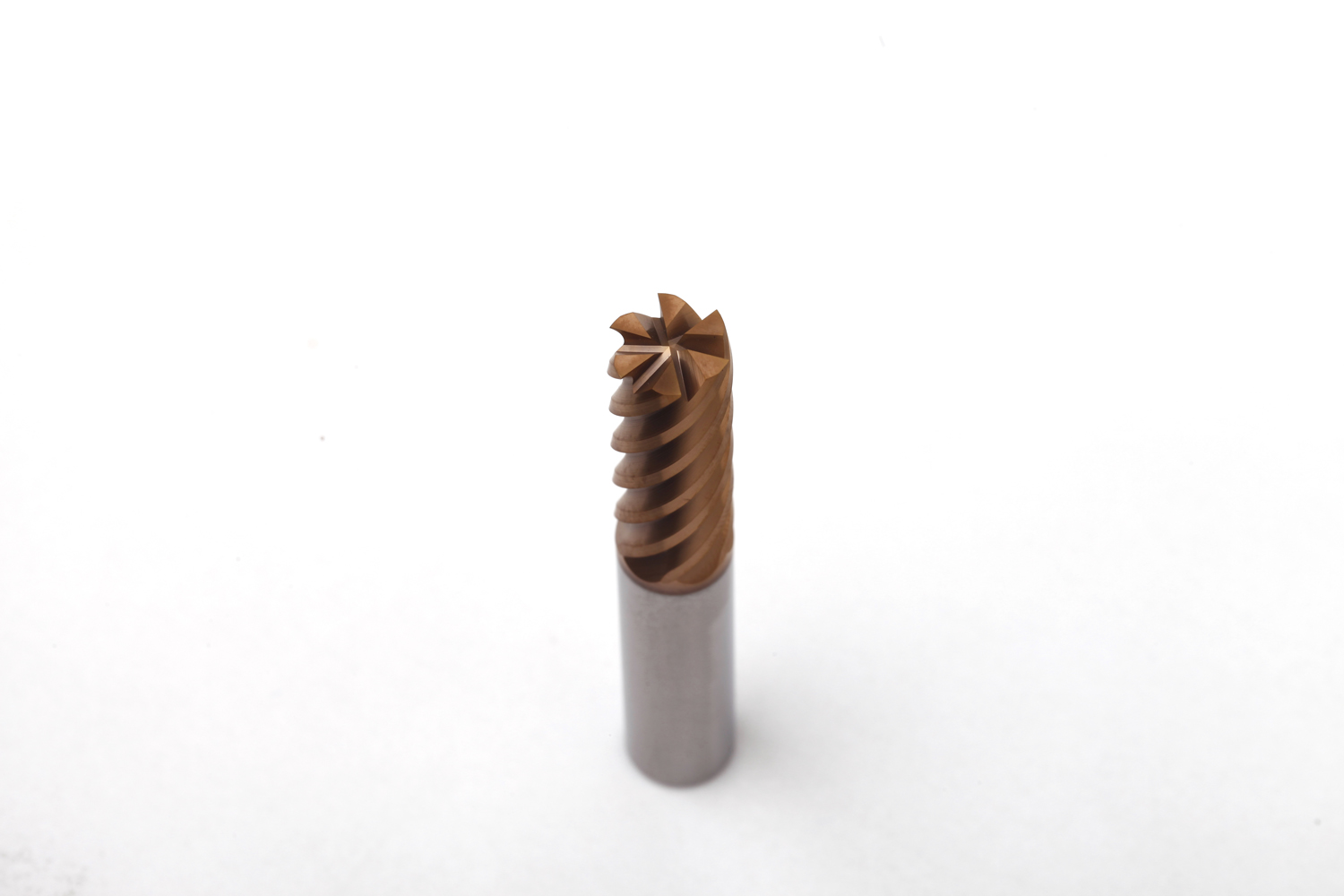

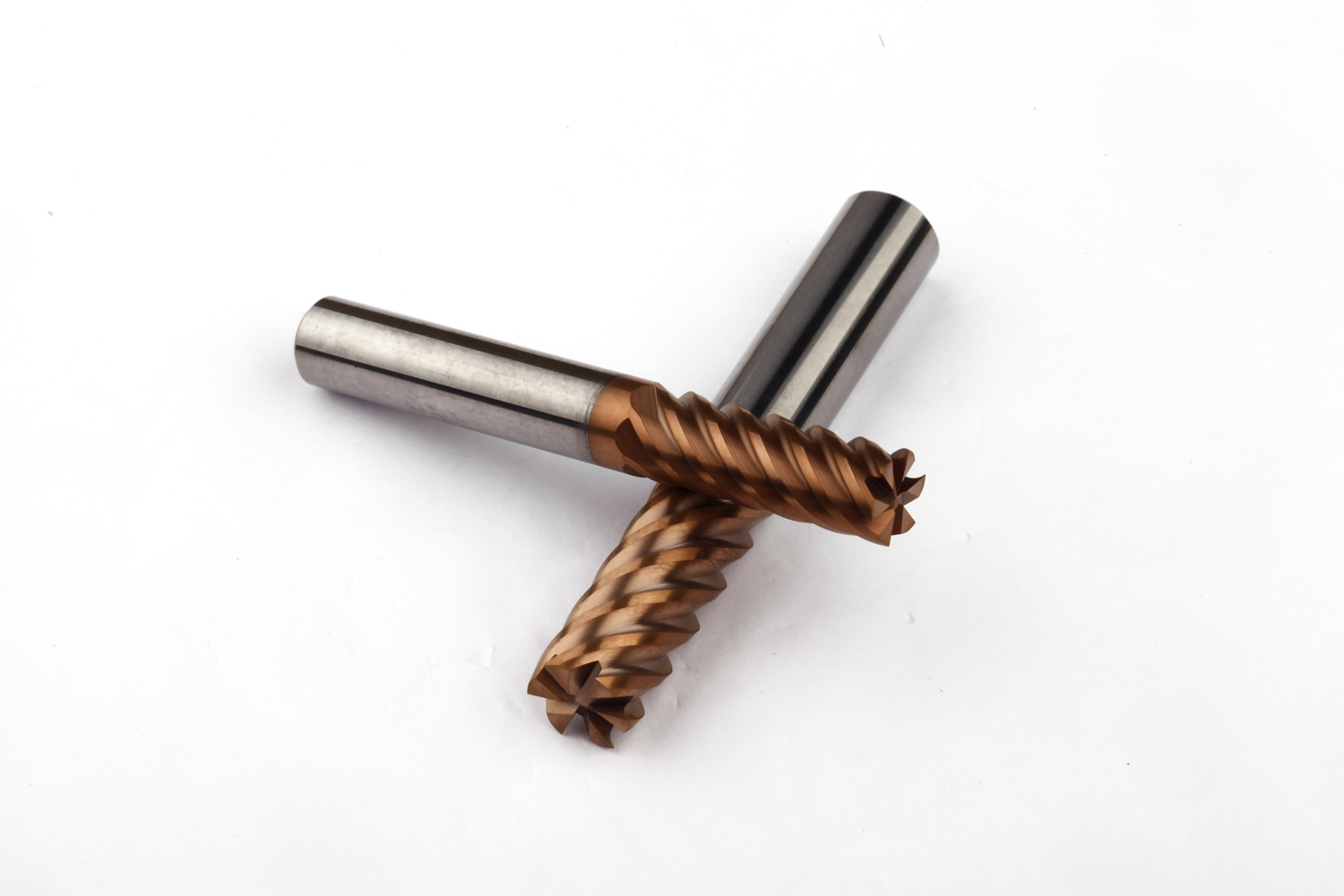

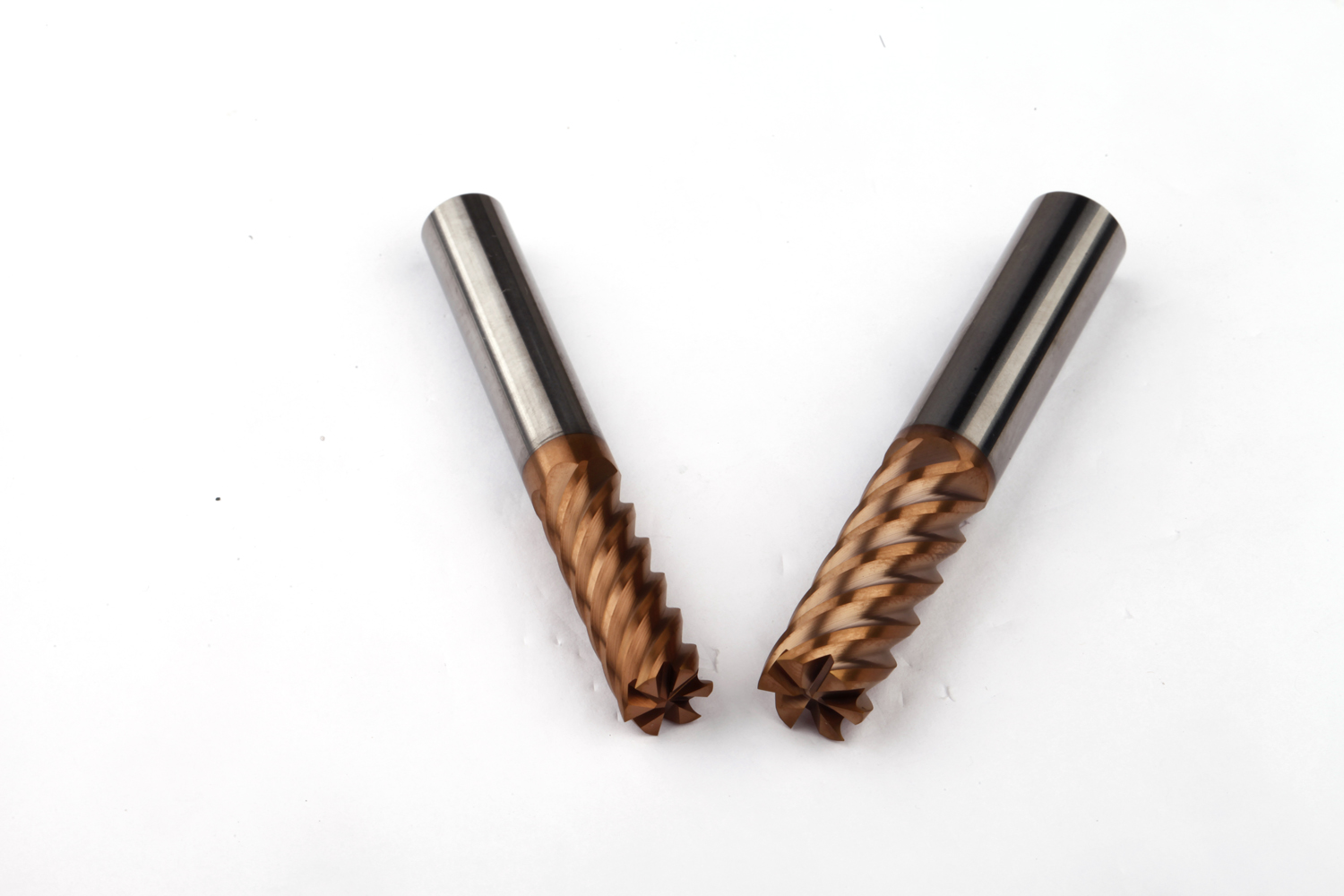

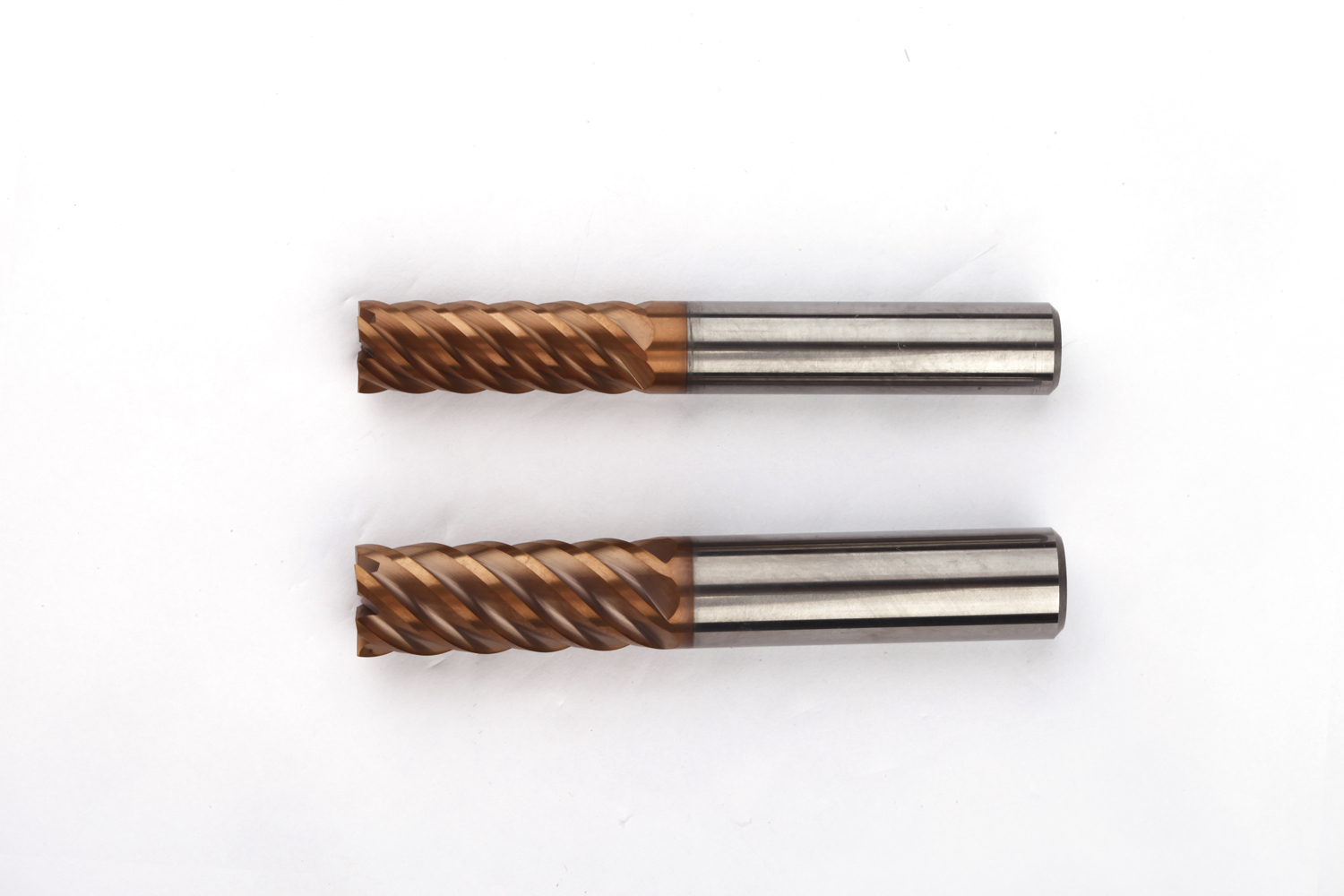

超细颗粒硬质合金
高硬模具, 精加工
加工硬度 HRC68
6刃， 尖角， P涂层， 高硬
超精密细磨制刃口、多层纳米级高硬涂层 加工硬度可达HRC68，
标准、加长、缩径、球头可选，用于模具行业
| 规格 |
刃径 （mm） |
刃长 (mm) |
柄径 (mm) |
总长 (mm) |
刃数 | 刀尖 | 涂层 |
| HSU645 060 D 30 060 S P | 6 | 18 | 6 | 60 | 6 | 尖角 | Microkevlar P |
| HSU645 080 D 25 060 S P | 8 | 20 | 8 | 60 | 6 | 尖角 | Microkevlar P |
| HSU645 100 D 30 075 S P | 10 | 30 | 10 | 75 | 6 | 尖角 | Microkevlar P |
| HSU645 120 D 26 075 S P | 12 | 32 | 12 | 75 | 6 | 尖角 | Microkevlar P |
参数
| HSU645 Speed and Recommendations 推荐参数表 | |||||||||||||
| ISO GROUP | CMG |
Type of cut 切削形式 |
ap*Dc 切深 |
ae*Dc 切宽 |
Vc 线速度 |
Parameters 参数 |
4 | 5 | 6 | 8 | 10 | 12 | 16 |
| P | P6 |
Side Milling |
1 | 0.4 |
80 60-100 |
RPM转速 | 6369 | 5095 | 4246 | 3184 | 2547 | 2123 | 1592 |
| Fz每齿切削量 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.05 | 0.06 | ||||||
| F进给 | 191 | 203 | 212 | 191 | 203 | 212 | 191 | ||||||
| H | H7 |
Side Milling |
1 | 0.1 |
50 35-65 |
RPM转速 | 3980 | 3184 | 2653 | 1990 | 1592 | 1326 | 995 |
| Fz每齿切削量 | 0.005 | 0.008 | 0.012 | 0.019 | 0.032 | 0.038 | 0.048 | ||||||
| F进给 | 119 | 153 | 191 | 226 | 305 | 302 | 286 | ||||||
| S |
S 19-21 |
Side Milling |
1 | 0.1 |
32 26-38 |
RPM转速 | 2547 | 2038 | 1698 | 1273 | 1019 | 849 | 637 |
| Fz每齿切削量 | 0.005 | 0.008 | 0.012 | 0.019 | 0.032 | 0.038 | 0.048 | ||||||
| F进给 | 51 | 65 | 81 | 96 | 130 | 129 | 122 | ||||||
